Rtuťový spínač - snímač polohy - prasátko

Detailní popis produktu

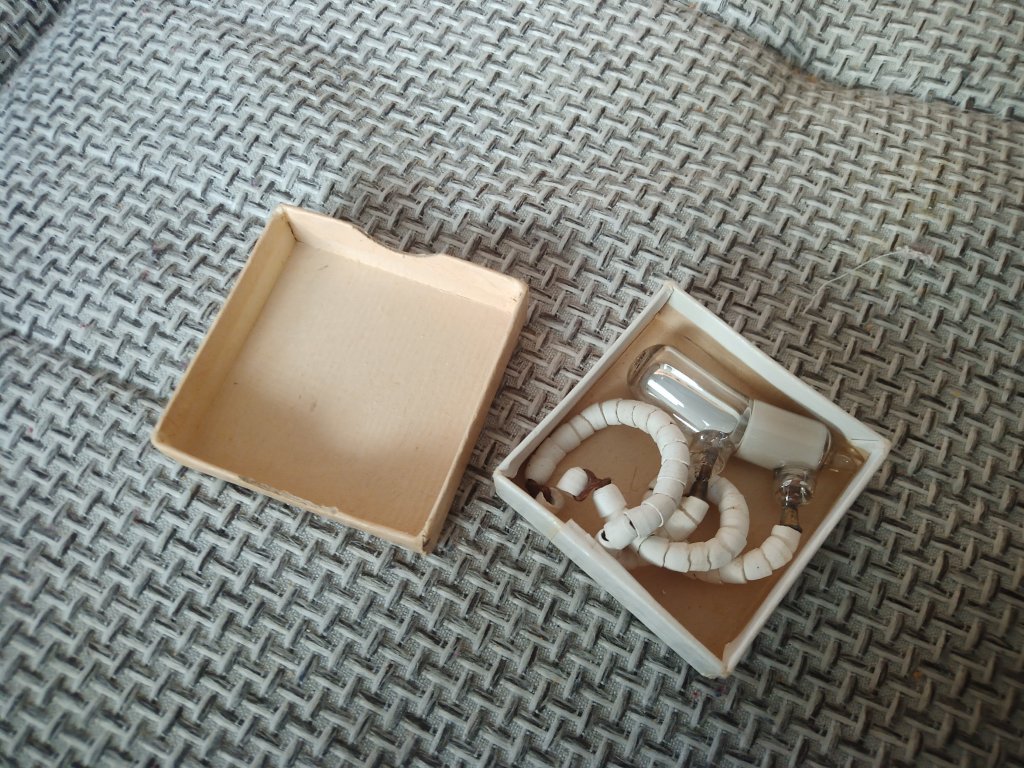

Rtuťový spínač - snímač polohy

prodáváno pro sběratelské účely

Pozor - Toxický, Nebezpečí pro životní prostředí!
S touto součástkou je nutno zacházet velmi opatrně, aby nedošlo k rozbití baňky a rozlití toxické rtuti! V případě rozlití rtuti je nutno provést dekontaminaci! Pokud rtuť není uzavřena v neprodyšné nádobě, unikají jedovaté výpary.

• Polohový rtuťový spínač (rtuťové prasátko, rtuťové relé) někdejší tuzemské výroby pro spínání síťového napětí a velkých proudů.

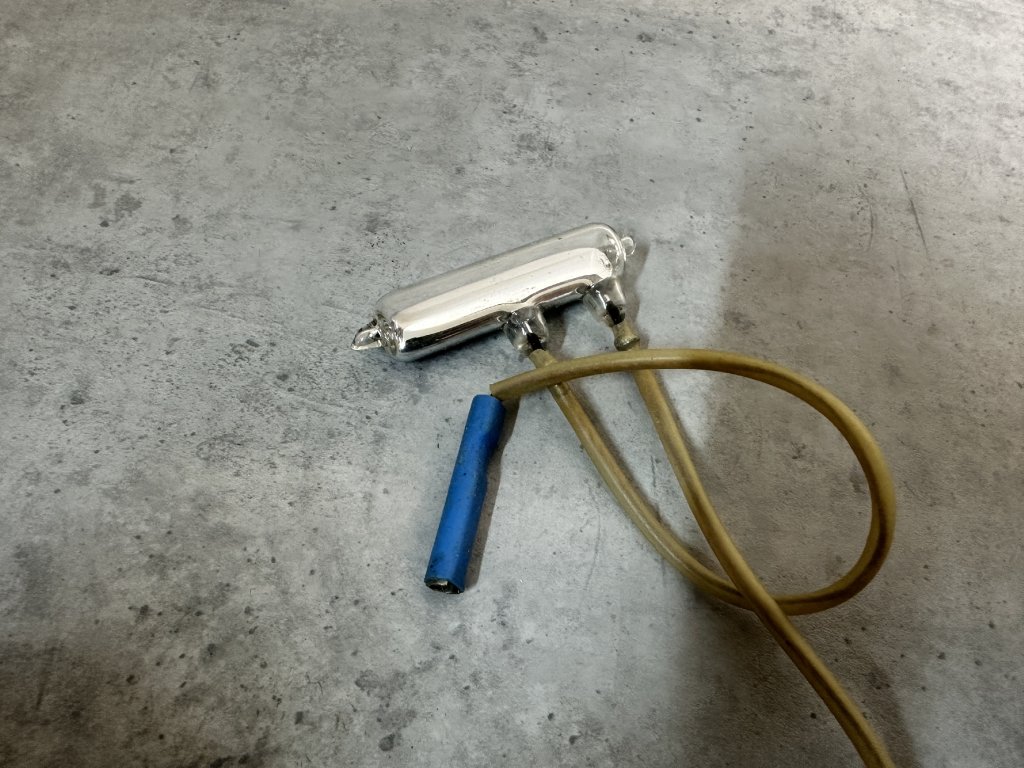

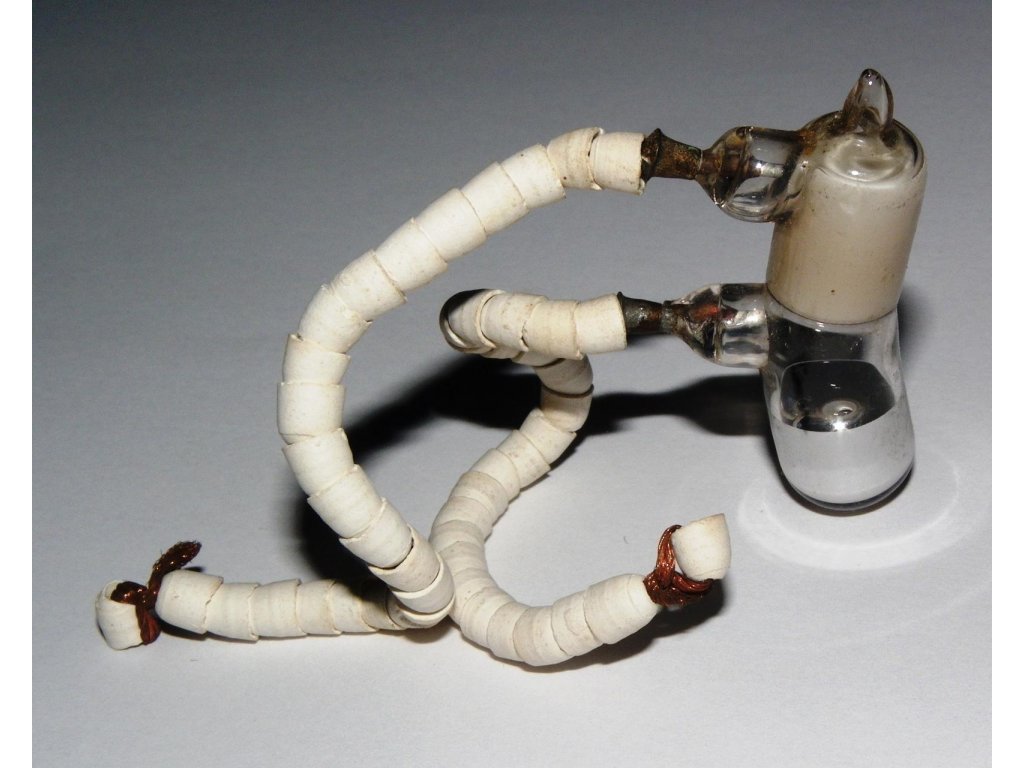

• Jedná se o rtuť zatavenou ve skleněné baňce, která se náklonem slije a spojí dva vývody (dvě elektrody) v prohlubních.

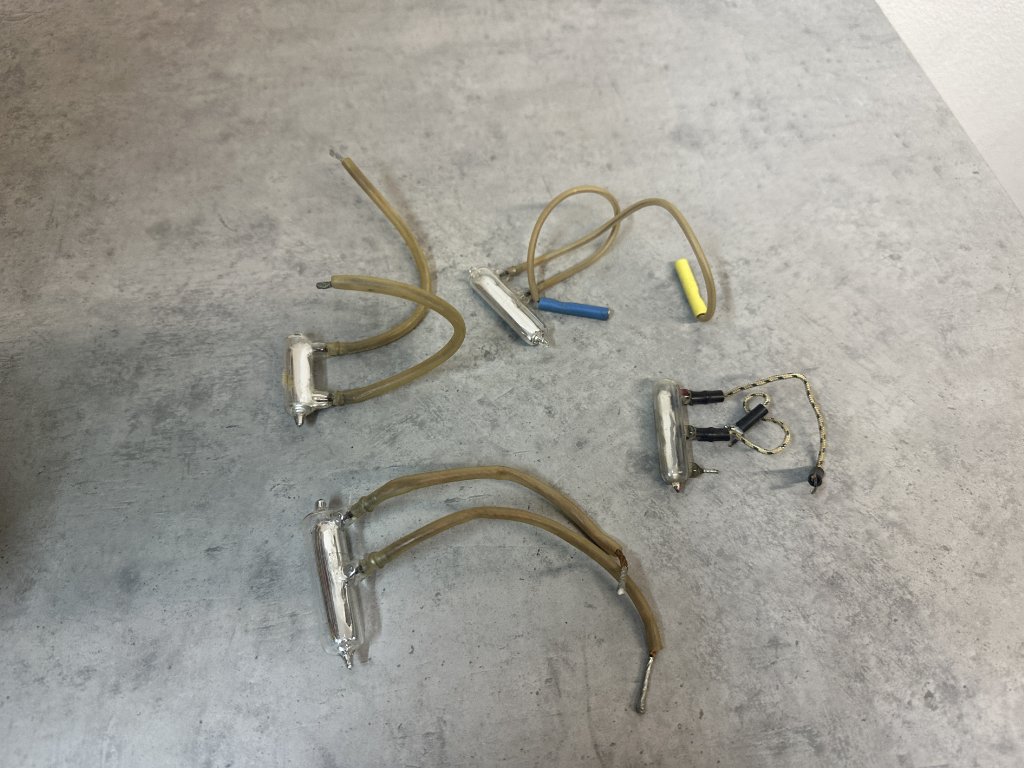

• Rozměry:  výběr dle variant
  • ∅ 10 × 42 mm - 2 kont.
  • ∅ 10 × 50 mm - 2 kont.
  • ∅ 15 × 55 mm - 2 kont.

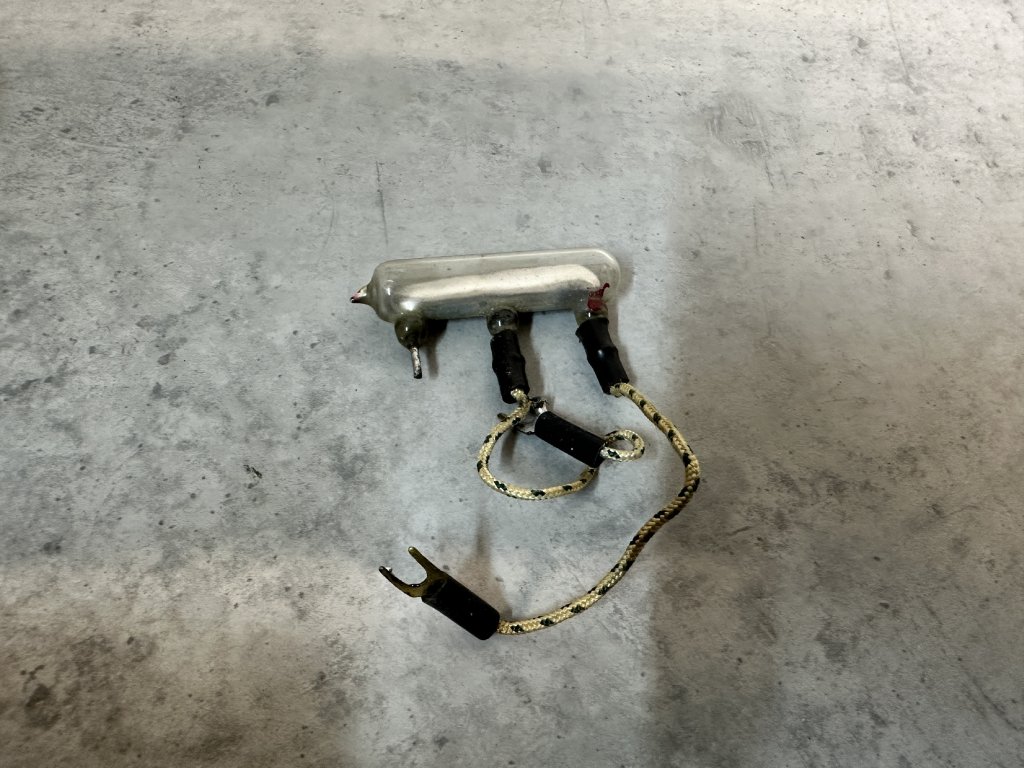

  • ∅ 10 × 45 mm - 3 kont.
• Vývody: dle variant
• Max. proud: 10 A
• Max. napětí: 250 V~

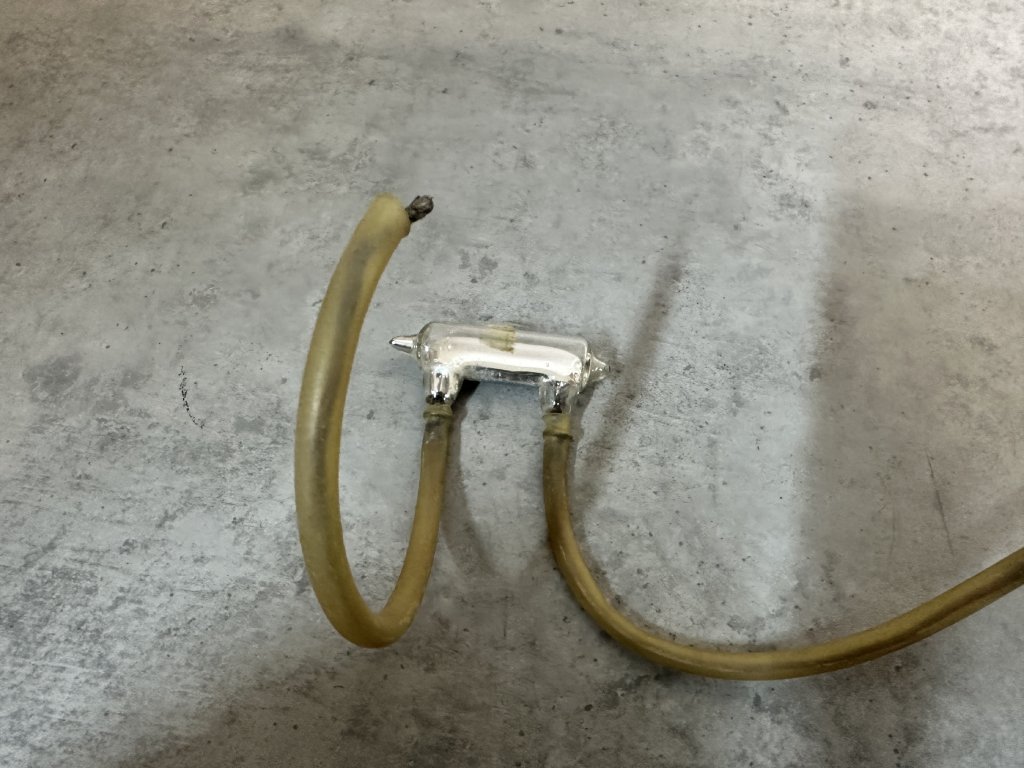

• Prohlubně na baňce musí směřovat směrem dolů, vývody směrem nahoru. Spínač funguje tak, že rtuť nejprve steče do prohlubní a pak se rtuťové kapky vzájemně spojí. Tím vznikne vodivý kontakt mezi elektrodami. Obráceně (vzhůru nohama) spojení nefunguje, ačkoliv by se to vizuálně zdálo (rtuť obteče povrch elektrod, který je však nevodivý).

• Existuje jednoduché zapojení jak nahradit rtuťový výkonový spínač rtuťovým spínačem menšího výkonu za pomoci výkonového relé.

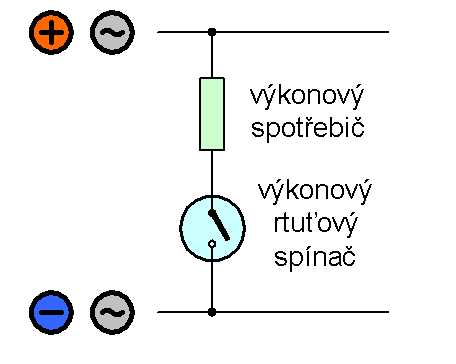

  První schéma popisuje běžné zapojení výkonového rtuťového spínače jako je například tento (250 V~/10 A).
  Druhé schéma ukazuje jak lze jednoduše pomocí výkonového relé rozšířit výkon (i slabšího) rtuťového spínače.
  Třetí schéma jen doplňuje nezbytnou ochranu pro spínání v obvodu stejnosměrného napětí.
