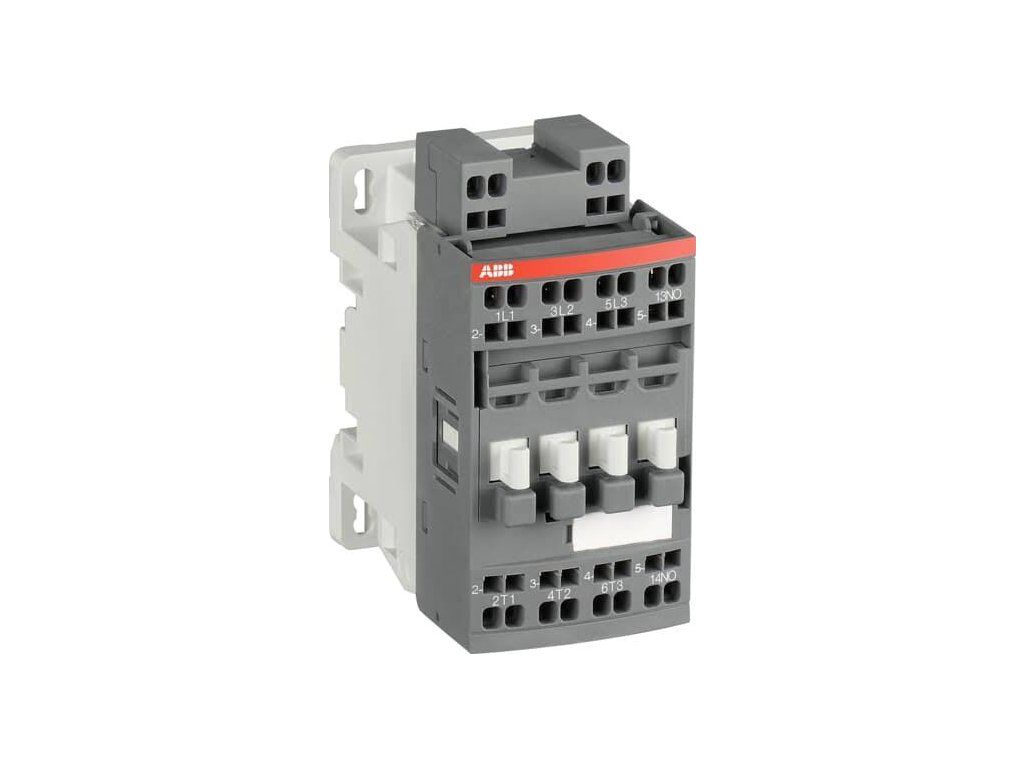

Stykač 25A ABB AF09ZB-30-10S-21 24-60VAC 20-60VDC

Detailní popis produktu

stykač

AF09ZB-30-10S-21 je třípólový stykač 690 V dle IEC nebo 600 UL s 1 vestavěným pomocným kontaktem a pružinovými svorkami, který ovládá motory do 4 kW / 400 V AC (AC-3) nebo 5 hp / 480 V UL a spíná výkonové obvody do 25 A (AC-1) nebo 25 A UL pro všeobecné použití. Díky technologii AF má stykač široký rozsah řídicího napětí (24–60 V 50/60 Hz a 20–60 V DC), zvládá velké výkyvy řídicího napětí, snižuje spotřebu energie rozvaděče a zajišťuje přesný provoz v nestabilních sítích. Dále je vybaven přepěťovou ochranou, která nabízí kompaktní řešení. Stykače AF mají blokovou konstrukci a lze je snadno rozšířit o přídavné bloky pomocných kontaktů a širokou škálu dalšího příslušenství.

• ABB AF09ZB-30-10S-21
• 1SBL136059R2110
• 24-60VAC 20-60VDC

• Počet hlavních kontaktů NE:	3
  Počet hlavních kontaktů NC:	0
  Počet pomocných kontaktů NE:	1
  Počet pomocných kontaktů NC:	0
  Standardy:	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 č. 60947-4-1, IEC 60077-1 (příslušné části), IEC 60077-2 (příslušné části), EN 50155 (příslušné části), IEC 61373. Potvrzení o shodě příslušných dílů na základě vaší aplikace a kombinace vám poskytne obchodní zástupce společnosti ABB.
  Jmenovité provozní napětí:	Pomocný obvod 690 V / Hlavní obvod 690 V
  Jmenovitá frekvence (f):	Pomocný obvod 50 / 60 Hz / Řídicí obvod 50 / 60 Hz / Hlavní obvod 50 / 60 Hz
  Konvenční tepelný proud volného vzduchu (Ith):	dle IEC 60947-4-1, Rozpojené stykače ? = 40 °C 24 A / dle IEC 60947-5-1, ? = 40 °C 16 A
  Jmenovitý provozní proud AC-1 (Ie):	(690 V) 40 °C 22 A / (690 V) 60 °C 18 A / (690 V) 70 °C 15 A
  Jmenovitý provozní proud AC-3 (Ie):	(415 V) 60 °C 9 A / (440 V) 60 °C 9 A / (500 V) 60 °C 9,5 A / (690 V) 60 °C 7 A / (380 / 400 V) 60 °C 9 A / (220 / 230) A 240 V
  Jmenovitý provozní proud AC-3e (Ie):	(415 V) 60 °C 9 A / (440 V) 60 °C 9 A / (500 V) 60 °C 9,5 A / (690 V) 60 °C 7 A / (380 / 400 V) 60 °C 9 A / (220 / 230) A 240 V
  Jmenovitý provozní výkon AC-3 (Pe):	(415 V) 4 kW / (440 V) 4 kW / (500 V) 5,5 kW / (690 V) 5,5 kW / (380 / 400 V) 4 kW / (220 / 230 / 240 V) 2,2 kW
  Jmenovitý provozní výkon AC-3e (Pe):	(415 V) 4 kW / (440 V) 4 kW / (500 V) 5,5 kW / (690 V) 5,5 kW / (380 / 400 V) 4 kW / (220 / 230 / 240 V) 2,2 kW
  Jmenovitý provozní proud AC-15 (Ie):	(500 V) 2 A / (690 V) 2 A / (24 / 127 V) 6 A / (220 / 240 V) 4 A / (400 / 440 V) 3 A
  Jmenovitý krátkodobý výdržný proud při nízkém napětí (Icw):	při 40 °C okolní teploty, na volném vzduchu, ze studeného stavu 10 s 150 A / při 40 °C okolní teploty, na volném vzduchu, ze studeného stavu 15 min 24 A / při 40 °C okolní teploty, na volném vzduchu, ze studeného stavu 1 min 60 A / při 40 °C okolní teploty, na volném vzduchu, ze studeného stavu 1 s 300 A / při 40 °C okolní teploty, na volném vzduchu, ze studeného stavu 30 s 80 A / po dobu 0,1 s 140 A / po dobu 1 s 100 A
  Maximální vypínací schopnost:	cos phi=0,45 (cos phi=0,35 pro Ie > 100 A) při 440 V 250 A / cos phi=0,45 (cos phi=0,35 pro Ie > 100 A) při 690 V 106 A
  Maximální elektrická spínací frekvence:	(AC-1) 600 cyklů za hodinu / (AC-15) 1200 cyklů za hodinu / (AC-2 / AC-4) 300 cyklů za hodinu / (AC-3) 1200 cyklů za hodinu / (DC-13) 900 cyklů za hodinu
  Jmenovitý provozní proud DC-13 (Ie):	(24 V) 6 A / 144 W / (48 V) 2,8 A / 134 W / (72 V) 1 A / 72 W / (110 V) 0,55 A / 60 W / (125 V) 0,55 A / 69 W / (220 V) 0,27 A / 60 W / (250 V) 0,27 A / 68 W / (400 V) 0,15 A / 60 W / (500 V) 0,13 A / 65 W / (600 V) 0,1 A / 60 W
  Jmenovité izolační napětí (Ui):	dle IEC 60947-4-1 690 V / dle IEC 60947-5-1 690 V / dle UL/CSA 600 V
  Jmenovité impulzní výdržné napětí (Uimp):	6 kV
  Maximální mechanická spínací frekvence:	3600 cyklů za hodinu
  Jmenovité napětí řídicího obvodu (Uc):	50 Hz 24 ... 60 V / 60 Hz 24 ... 60 V / DC Provoz 20 ... 60 V
  Doba provozu:	Mezi odpojením cívky od napájení a sepnutím kontaktu NC 13 ... 98 ms / Mezi odpojením cívky od napájení a rozpojením kontaktu NO 11 ... 95 ms / Mezi odpojením cívky od napájení a rozpojením kontaktu NC 38 ... 90 ms / Mezi odpojením cívky od napájení a sepnutím kontaktu NO 40 ... 95 ms
