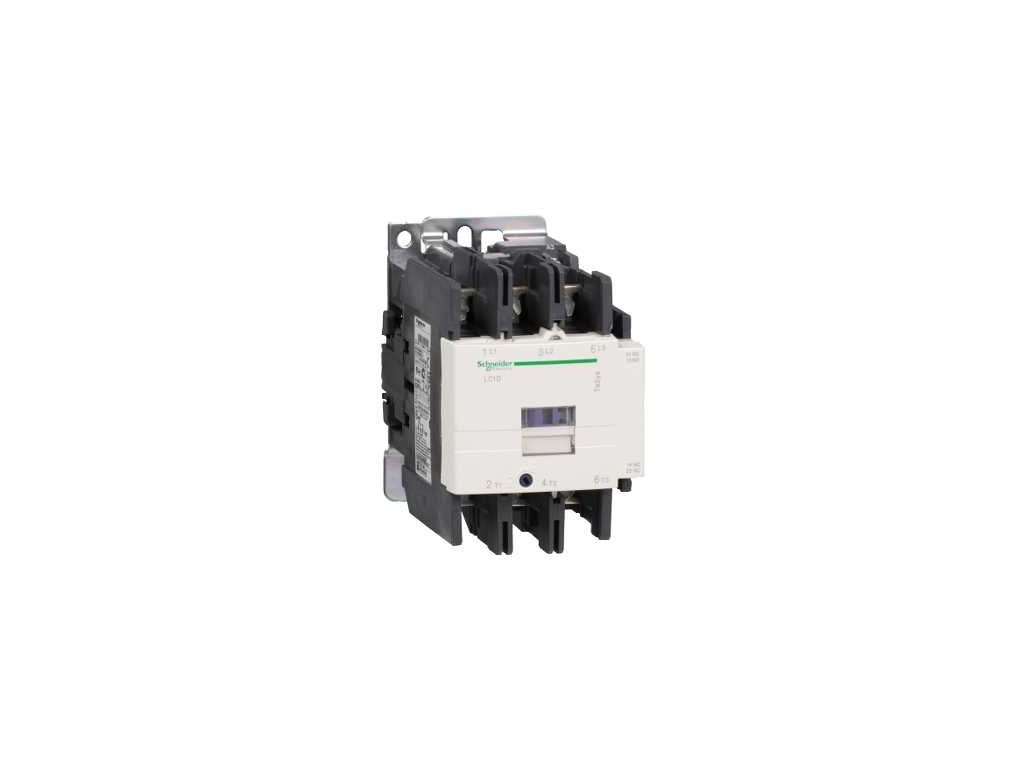

Schneider Electric stykač TeSys D, 3P LC1D80 E7 80A 37kW cívka 48V AC , 1Z+1V

Detailní popis produktu

Stykač

stykač 3P(3Z) 80A AC-3 440V-pomocné kontakty 1Z+1V- cívka 48V 50Hz TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 80 A/1000 V AC-3 (37kW@400V). Poskytuje vestavěné pomocné kontakty 230V 50/60Hz AC cívka, 1Z+1V (certifikováno v rozpínači NC), připojení napájení šroubovými svorkami, připojení ovládací svorky. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 85 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).šířka 45 mm), montáž na DIN lištu nebo šroubové upevnění. Certifikováno pro více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHS/REACh).

• Schneider Electric (Telemecanique) LC1 D80 E7
• Typ zakončení Šroubová svorka
• Typ montáže Montáž na lištu DIN
• Řada LC1D Series
• rozměry
  • hloubka 128 mm
  • délka 120 mm
  • šířka 85 mm
• Stykač TeSys LC1-D, 3p, AC-3 440V 80A, cívka 48 V AC.
  řada výrobků: TeSys D
  typ produktu nebo součásti: stykač
  označení přístroje: LC1D
  použití stykače: odporová zátěž, ovládání motoru
  kategorie použití: AC-1, AC-2, AC-3, AC-4
  typ ovládacího obvodu: AC
  typ cívky: AC 50/60 Hz
  popis pólů: 3P
  složení kontaktů: 3 Z


  Izolační napětí 690V
  Spínaný výkon 37kW

•  [Ue] jmenovité pracovní napětí:
  <= 300 V DC 25...400 Hz pro výkonový obvod
  <= 690 V AC pro výkonový obvod

• [Ie] jmenovitý pracovní proud:
  - 125 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod
  - 80 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod
