Staré časové relé ZPA TX300 BM AC 220V DC 48V 0,25s-640s

Detailní popis produktu

Elektronika

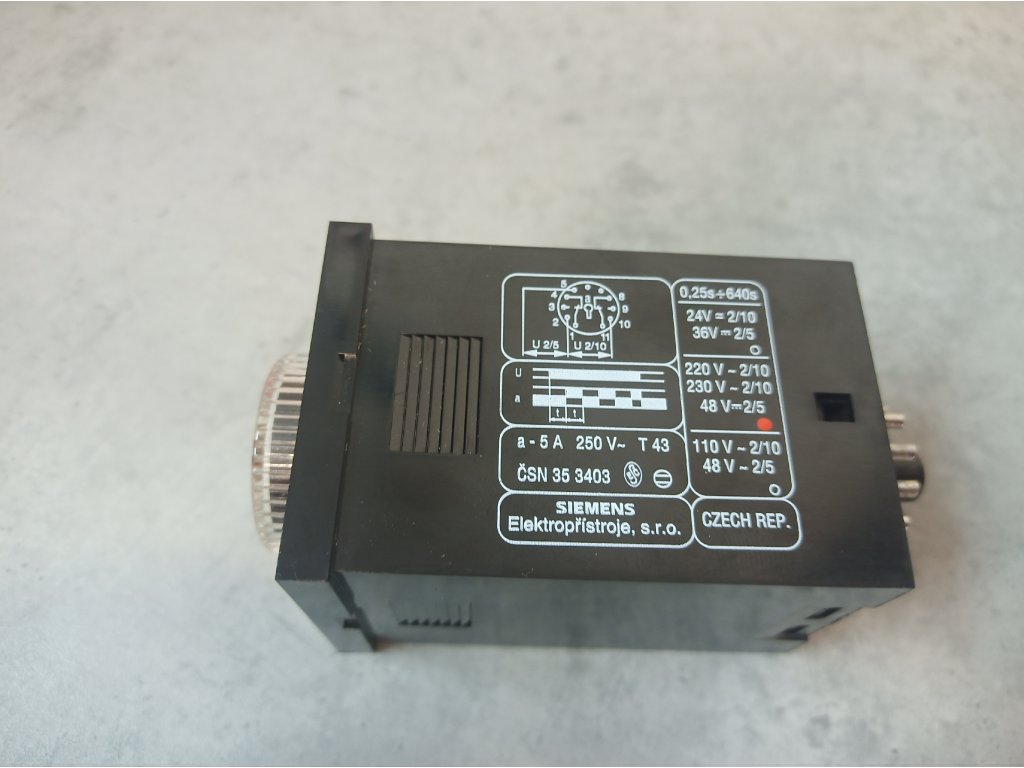

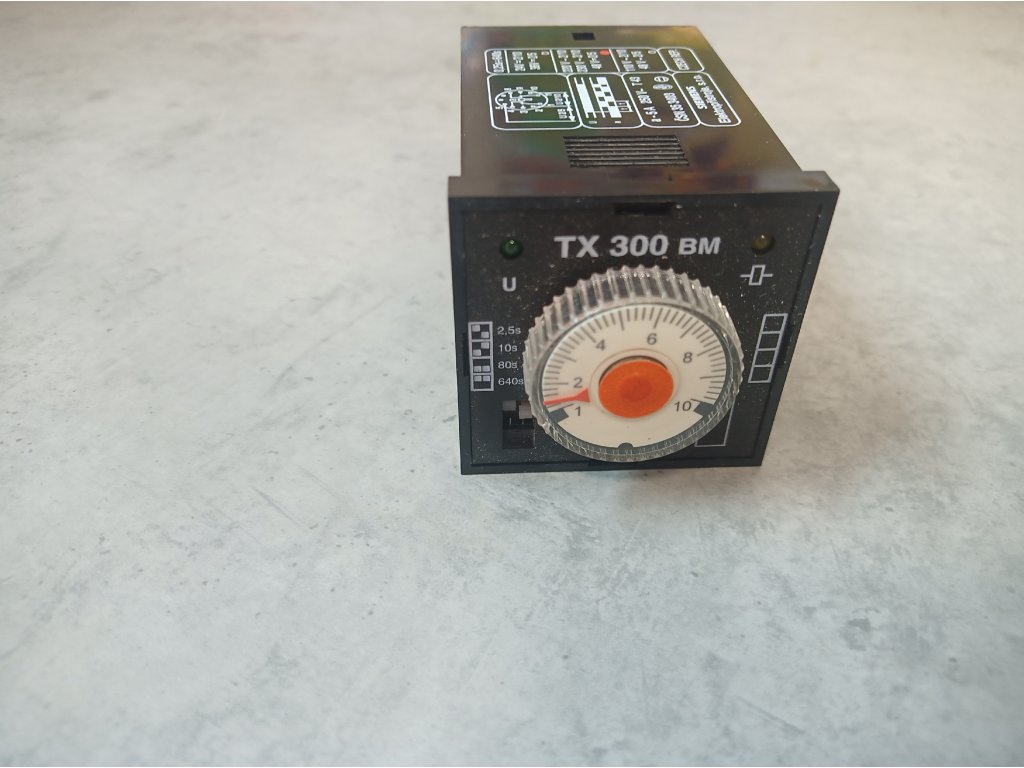

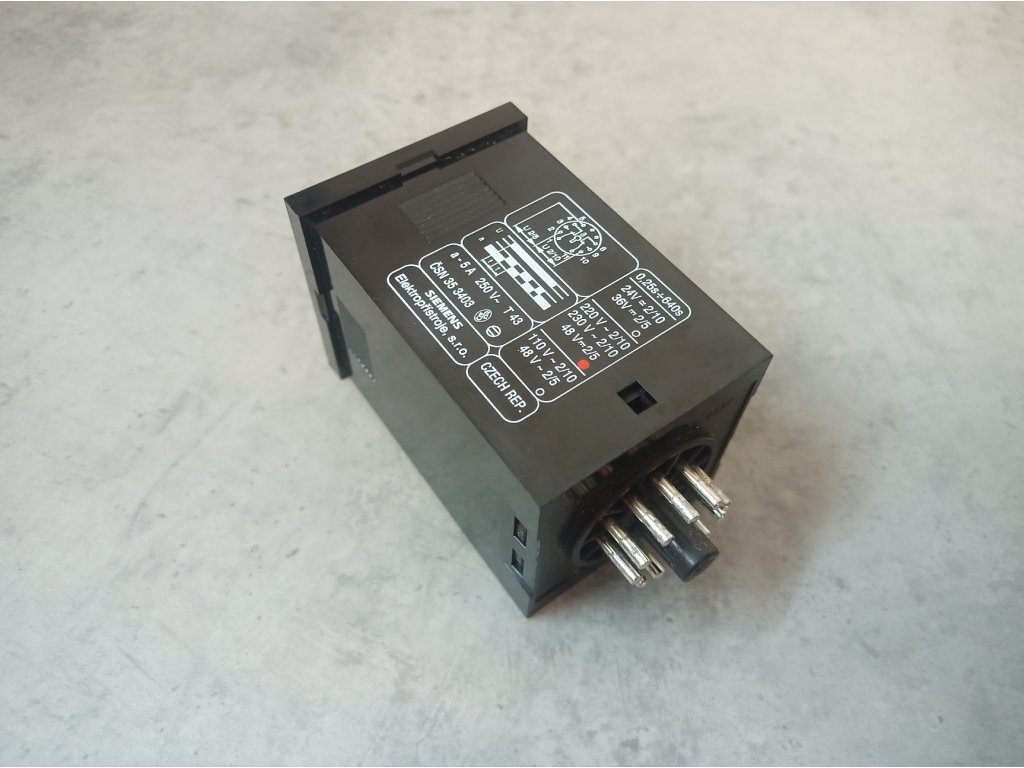

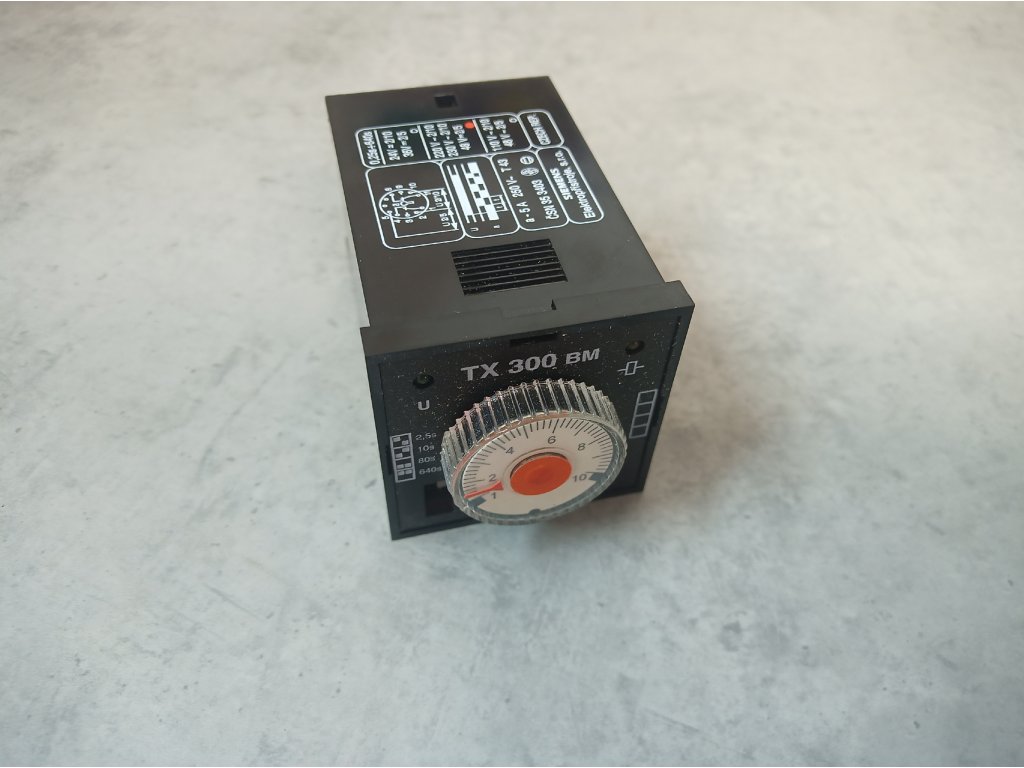

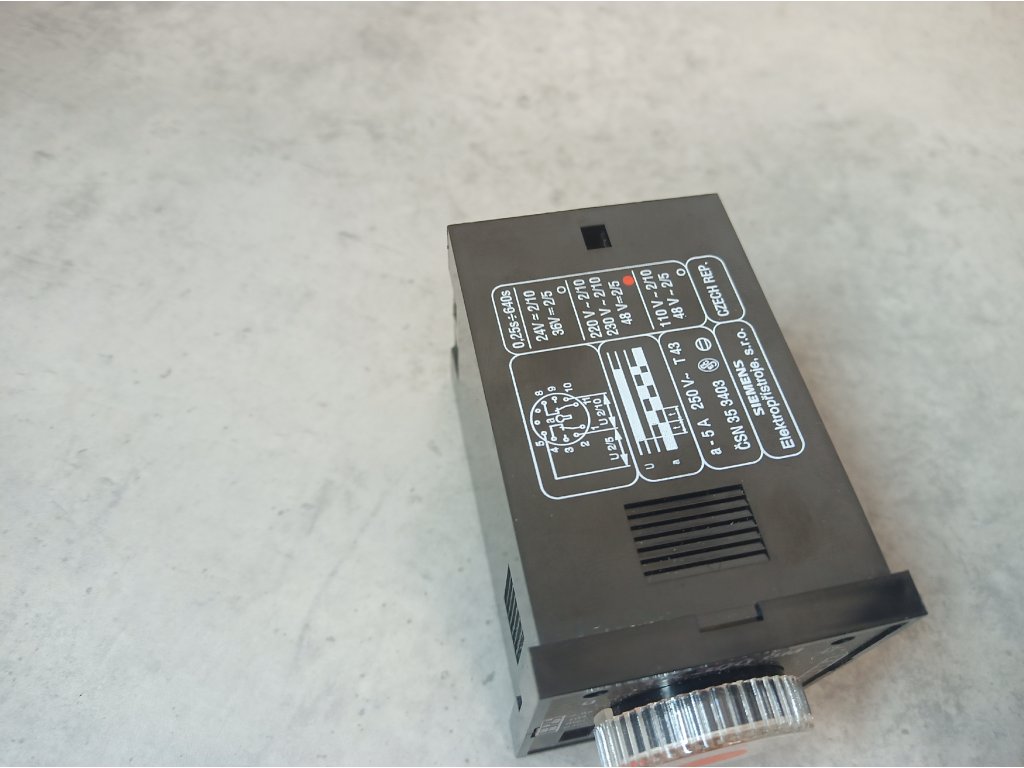

Časové relé ZPA TX 300 BM

• Jedná se o dvoukontaktní čtyř-rozsahové relé s funkcemi zpožděný rozběh (ZR),  blikač začínající mezerou (BM), nebo impulzní relé (IR). Relé stejně jako ostatní typy umí jednu funkci. Na obrázku níže je typ ZR, tedy zpožděný rozběh (delay-on). Časový rozsah se nastavuje pomocí dvou přepínačů a otočného „potenciometru“
• Napájecí napětí se připojuje na svorky 2 a 10 (A2 a A1), v případě, že je napájecí napětí 36 V st, nebo 48 V jsou jako napájecí svorky použity piny 2 a 5 (A2 a A3).
• Napájecí napětí: AC 230 V a DC 48V
• Rozsahy zpoždění: 0,25 – 640 s / 1,5s-64min
• Přesnost: ±5 % (obvykle ±2,5
• provedení ZR (zpoždění při rozběhu; zpožděné sepnutí; delay-on)

Patice ZCU

Zásuvka ZCU je určna pro vnější elektrické připojení přívodkových relé v krytech s typovým označením PC. Je konstruována pro uchycení dvěma šrouby M3 x 25 nebo upnutí na normalizovanou lištu DIN EN 50022-35.

• Počet připojovacích šroubových svorek: 11
• Max. napětí na svorkách: 250 V ~
• Krytí: IP 20
• Průřez připojovacích vodičů: 0,75 - 1,5 mm2 Cu pro tuhé i ohebné vodiče
• Max. trvalý proud: 10 A
• Počet vodičů v 1 svorce: max. 2 - stejný průřez
• Elektrická pevnost mezi svorkami: 2000 V, 50 Hz
