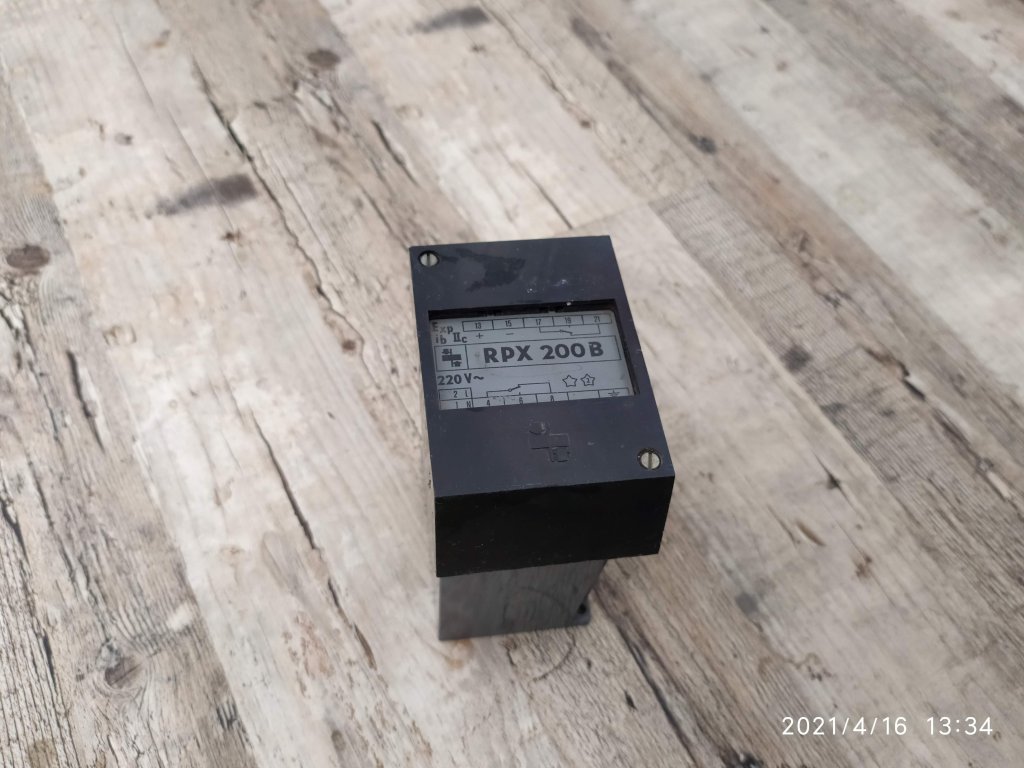

Pomocné relé RPX 200B 24, 220V 50Hz - RPX200

Detailní popis produktu

Elektronika

• Pomocné relé RPX200

• B - speciální provedení relé, které lze nainstalovat i do prostředí s nebezpečím výbuchu

• Napájecí napětí dle variant: 24 DC, 220 V (ac 50 – 60 Hz)
• výstupní stabilizované napětí – svorky 3 a 11: 9,3 – 11 V (max. 10 mA)
• Příkon: 1,5 W – 3,6 W
• Ovládací napětí: 3 – 30 V (dc)
• Ovládací proud: 10 mA (dc), 1 mA u RPX200B

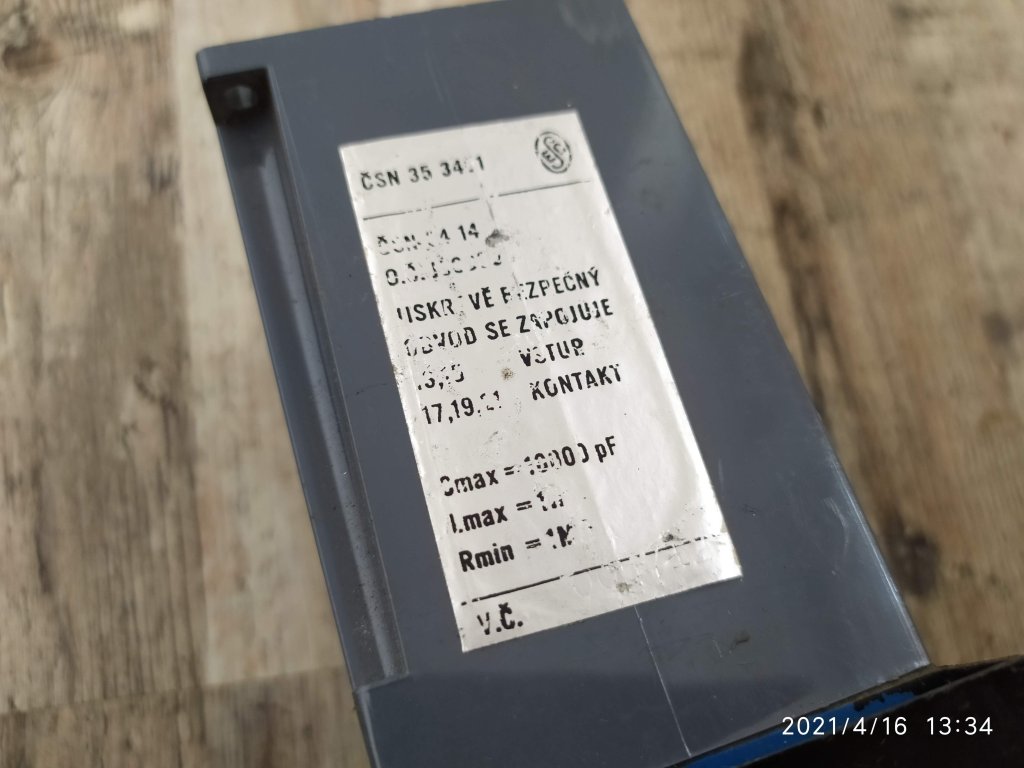

• Kontakty: 2 přepínací(8 A/220V; 6A dc). U relé RPX200B  lze jeden přepínací kontakt zapojit v jiskrově bezpečném vstupu.
• Provedení:  Modurel K3M

Relé se schmitttovým klopným obvodem – obsahuje hybridní integrovaný obvod WNB 004. Relé se napájecím napětím sepne, pomocným obvodem s malým procházejícím proudem lze relé vypnout.

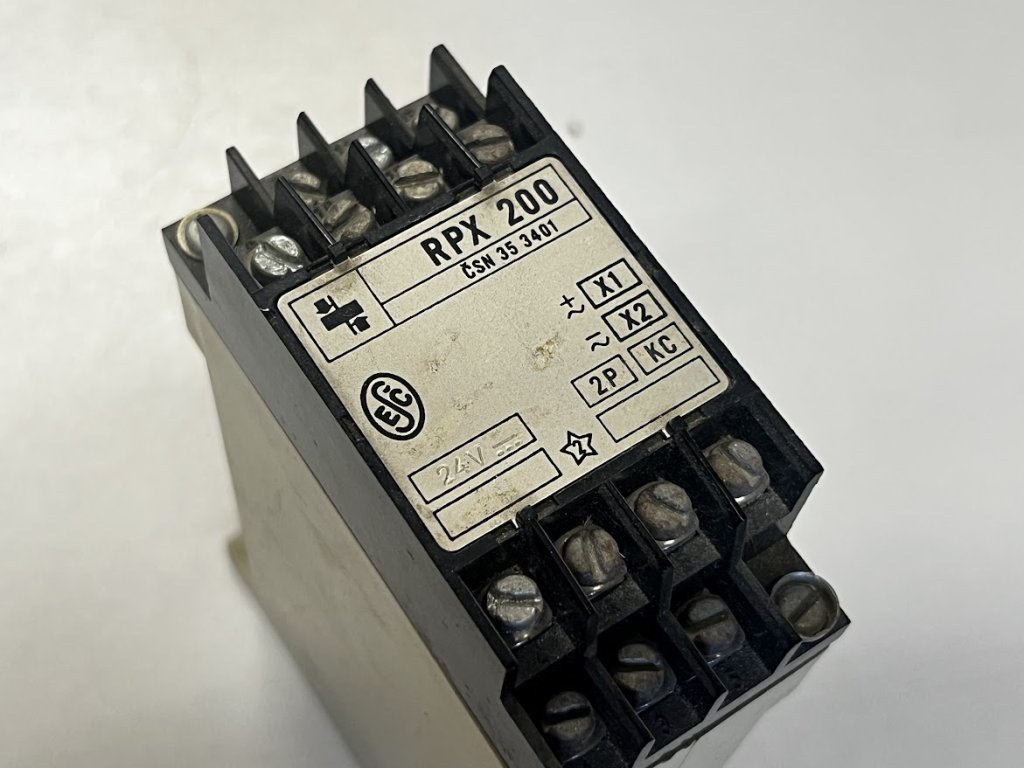

Tranzistorové relé RPX200 je modifikací pomocného relé s klopným zesilovačem, které lze využít všude tam, kde je nutno ovládat výkonové kontakty malým příkonem v řádu μW a mW. Nahrazuje předchozí typy RPX102, 106, 112 a 116. RPX 200 B je speciální provedení relé, které lze nainstalovat i do prostředí s nebezpečím výbuchu – nahrazuje RPX 112 B.
