Detailní popis produktu

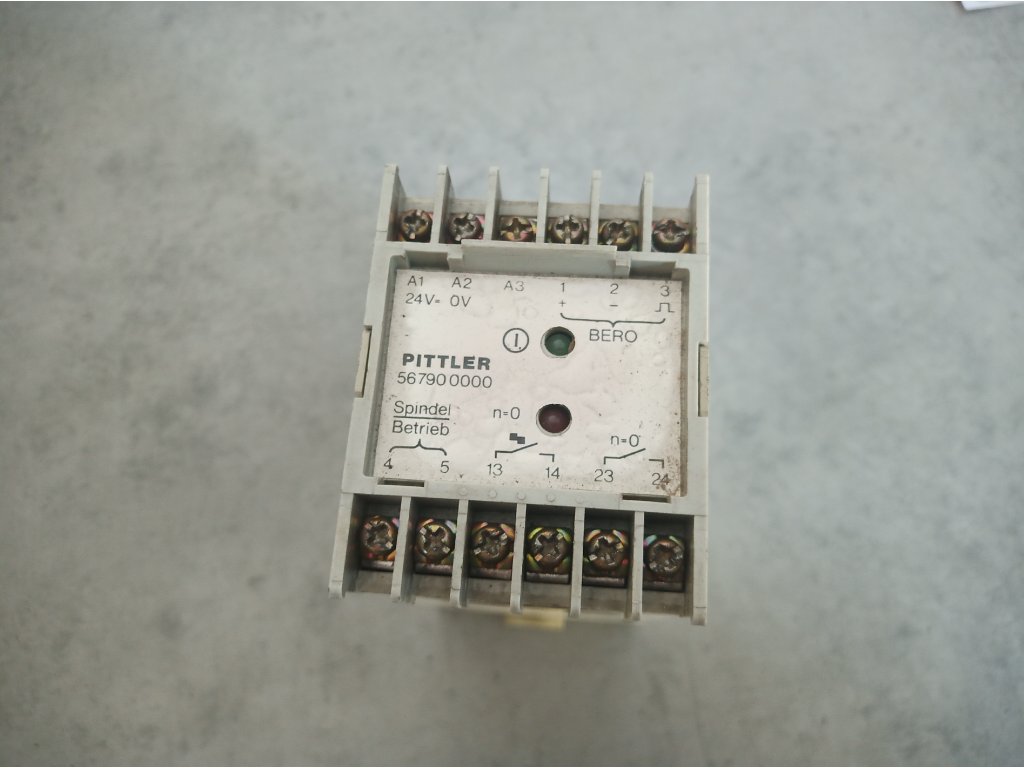

relé
- PITTLER 56790 0000
- Toto zařízení slouží k monitorování otáček vřetene (nebo jiného rotačního pohybu) v obráběcích strojích, pravděpodobně CNC soustruzích nebo frézkách. Pomocí vstupního signálu (BERO) detekuje, zda se vřeteno točí nebo stojí (n = 0). Pokud otáčky klesnou na nulu, relé sepne či rozepne výstup.

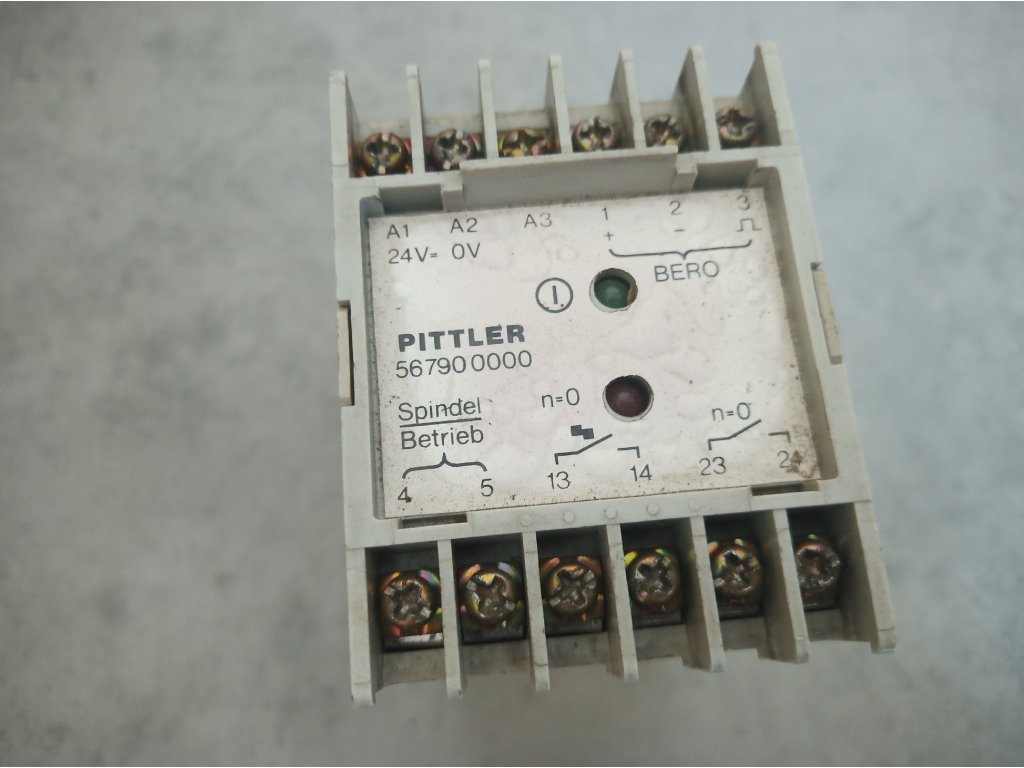

- Napájení:
- A1 / A2 – Napájení zařízení (24V DC)
- A3 – Možný další řídicí signál (např. blokování)
- Vstup BERO (snímač):
- 1 (+), 2 (-), 3 (výstup snímače?) – Připojení snímače typu BERO (pravděpodobně indukční snímač přiblížení, který detekuje otáčky)
- Výstupní kontakty:
- 4 / 5 – Indikace „Spindel Betrieb“ (běží vřeteno)
- 13 / 14 – Relé výstup – normálně otevřený kontakt (NO) při dosažení nulových otáček
- 23 / 24 – Možná další výstupní kontakt, např. signalizace „n = 0“ (otáčky 0)
- Toto zařízení je relé pro detekci nulových otáček vřetene. Používá se v obráběcích strojích značky PITTLER. Pomocí vstupu ze snímače otáček BERO (např. indukční snímač) vyhodnocuje, zda vřeteno běží. Výstupy pak mohou spínat další logiku stroje (např. povolení otevření krytu, změna nástroje atd.)
Doplňkové parametry
| Kategorie: | Stykače / spínače |
|---|---|
| Záruka: | 1 rok |
