Staré časové relé impulzní ZPA TX300 IR AC 220V DC 48V

Detailní popis produktu

Elektronika

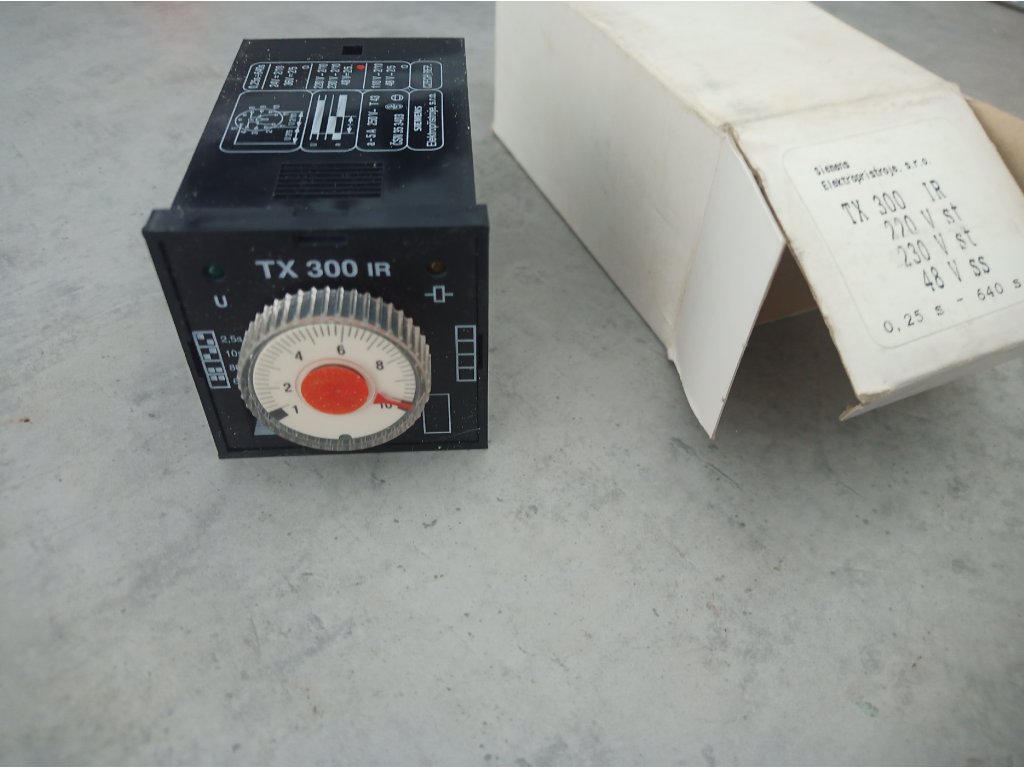

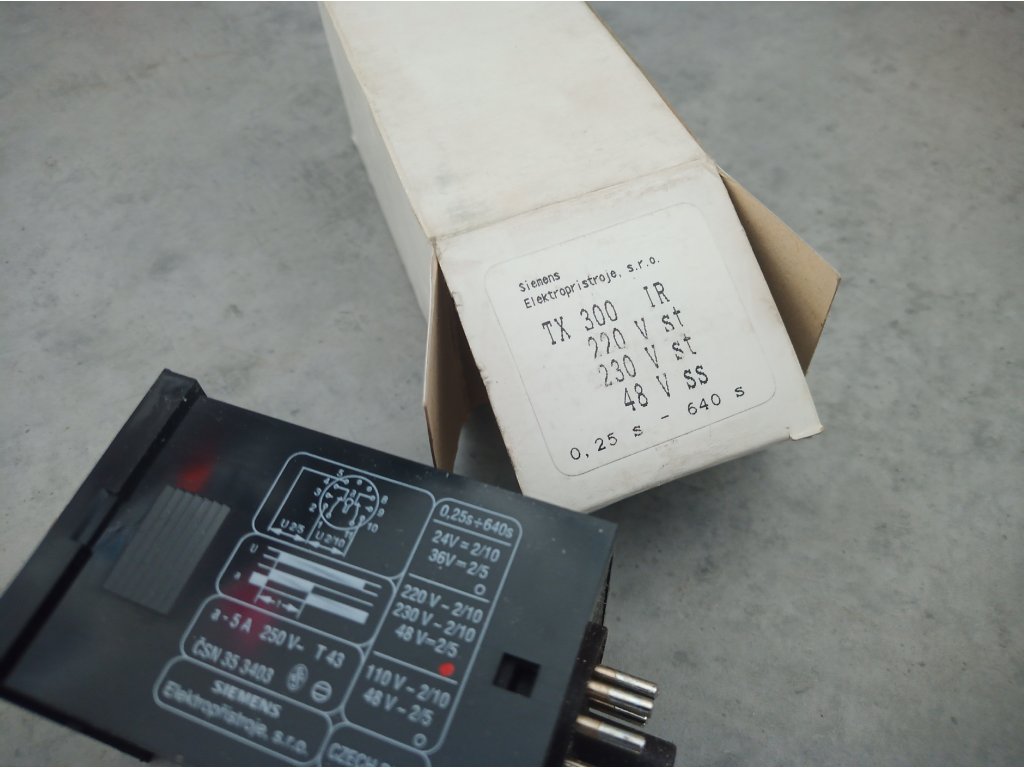

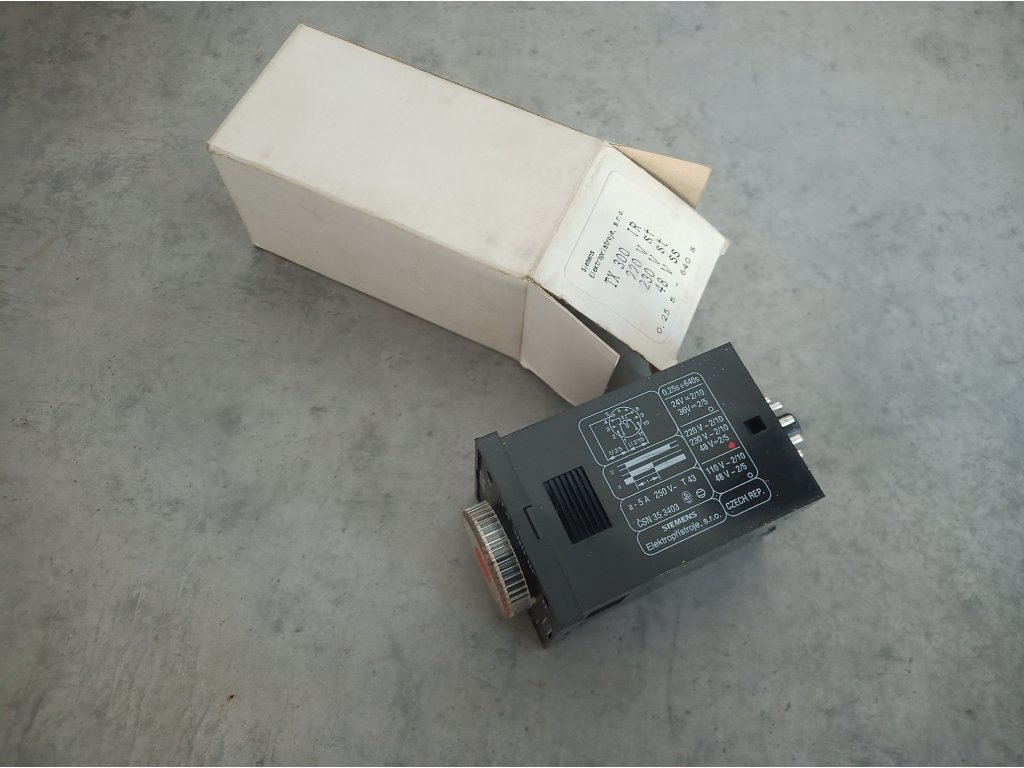

Časové relé ZPA TX 300 IR

• Jedná se o dvoukontaktní čtyř-rozsahové relé s funkcemi zpožděný rozběh (ZR),  blikač začínající mezerou (BM), nebo impulzní relé (IR). Relé stejně jako ostatní typy umí jednu funkci. Na obrázku níže je typ ZR, tedy zpožděný rozběh (delay-on). Časový rozsah se nastavuje pomocí dvou přepínačů a otočného „potenciometru“

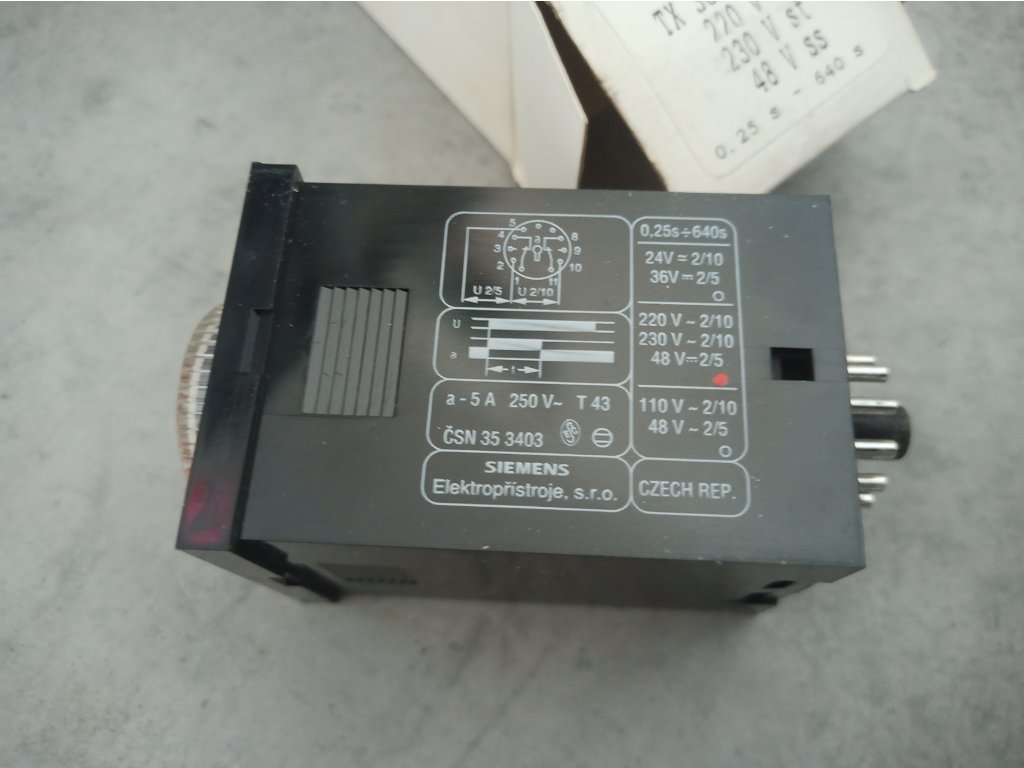

• Napájecí napětí se připojuje na svorky 2 a 10 (A2 a A1), v případě, že je napájecí napětí 36 V st, nebo 48 V jsou jako napájecí svorky použity piny 2 a 5 (A2 a A3).
• Napájecí napětí: AC 230 V a DC 48V
• Rozsahy zpoždění: 0,25 – 640 s / 1,5s-64min
• Přesnost: ±5 % (obvykle ±2,5
• provedení IR (impulzní relé)
