Frekvenční měnič Yaskawa VS mini J7 CIMR-J7ACB0P2 1-f provedení 0,25kW

Detailní popis produktu

•  VS mini J7

• Měnič kmitočtu všeobecného použítím s U/f řízením

• Rozsah výkonů:	síť 1x 230V / 0,25
  Excelentní ochrany:	Ochrana výstupu proti fázovému i zemnímu zkratu Ochrana proti vypnutí při rozběhu, chodu i doběhu Okamžitý nadproud až 250% Ijm Přetížení měniče 150% / 1 min Krátkodobý výpadek napětí Přetížení motoru I2 x t Přehřátí chladiče Přepětí, podpětí
  Řízení frekvence:	0-10V, 0-20mA, 4-20mA, potenciometr na panelu / vnější Multifrekvenční režim - 8 přednastavení, 3 výběrové vstupy Klávesnicí z panelu Sériová linka Modbus RS485/422 jako doplněk
  5 logických vstupů, 22 logických vstupních funkcí 1 reléový výstup, 18 logických výstupních funkcí Možnost připojení stejnosměrné tlumivky Odrušovací filtry s montáží pod měnič Analogový monitorovací výstup

• Technická data



  Síť

  1x230V / 3x230V

  3x400V *

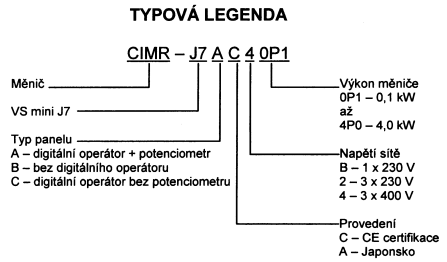

  Typ CIMR-J7AC ....

  3-fáz.

  20P1

  20P2

  20P4

  20P7

  21P5

  22P2*

  24P0*

  40P2

  40P4

  40P7

  41P5

  42P2

  43P0

  44P0

  1-fáz.

  B0P1

  B0P2

  B0P4

  B0P7

  B1P5

  B2P2

  B4P0

  –

  –

  –

  –

  –

  –

  –

  Max. výkon motoru [kW]

  0,1

  0,2

  0,55

  1,1

  1,5

  2,2

  4,0

  0,37

  0,55

  1,1

  1,5

  2,2

  3,0

  4,0

  Výstupní charakteristiky

  Zdánlivý výkon [kVA]

  0,3

  0,6

  1,1

  1,9

  3,0

  4,2

  6,7

  0,9

  1,4

  2,6

  3,7

  4,2

  5,5

  7,0

  Jmenovitý proud [A]

  0,8

  1,6

  3

  5

  8

  11

  17.5

  1,2

  1,8

  3,4

  4,8

  5,5

  7,2

  9,2

  Max. výstupní napětí

  3 x 200 – 240 V dle vstupního napětí

  3 x 380 – 460 V dle vstupního napětí

  Max. výstupní frekvence [Hz]

  400 Hz (horní hranice nastavitelná konstantami)

  Napájení

  Napětí a frekvence sítě

  3 x 200 – 230 V (50/60 Hz) 1 x 200 – 240 V (50/60 Hz)

  3 x 380 – 460 V (50/60 Hz)

  Povolené kolísání napětí

  -15%, +10%

  Povolené kolísání frekvence

  ± 5%

  Řízení

  Způsob modulace

  Sinusová pulsně šířková modulace (U/f řízení)

  Rozsah výstupní frekvence

  0,1 – 400 Hz

  Přesnost frekvence

  Digitální žádost: ± 0,01% (-10 až +50°C) Analogová žádost: ± 0,5% (25°C ± 10°C)

  Rozlišení frekvenční žádosti

  Digitální žádost: 0,01 Hz (do 100 Hz) / 0,1 Hz (nad 100 Hz) Analogová žádost: 1 / 1000 z max. výstupní frekvence

  Rozlišení výstupní frekvence

  0,01 Hz

  Přetížitelnost

  150% po dobu 1 min

  Signály pro zadávání frekvence

  0 až 10 V (20 kW ), 4 až 20 mA (250 W ), 0 až 20 mA (250 W ), zabudovaný potenciometr

  Rampy

  2 x 0,1 až 999 s (rozběh a doběh nezávisle nastavitelný)

  Brzdící moment

  cca 20% (krátkodobě až 100%)

  U/f křivky

  Možnost naprogramovat libovolnou U/f křivku

  Ochrany

  Ochrana motoru proti přetížení

  Elektronická tepelná ochrana

  Okamžitý nadproud

  Okamžité vypnutí při nadproudu 250% IN

  Přetížení

  Vypnutí po 1 min při 150% IN (časově inverzní charakteristika)

  Přepětí

  Vypnutí při překročení 410 V v meziobvodu

  Vypnutí při překročení 820 V v meziobvodu

  Podpětí

  Vypnutí při poklesu pod 200 V v meziobvodu

  Vypnutí při poklesu pod 400 V v meziobvodu

  Krátkodobý výpadek sítě

  3 možnosti: vypnutí při výpadku sítě delším než 15 ms, restart při výpadku do 0,5 s, restart po obnovení napájení

  Přehřátí chladiče

  Elektronická tepelná ochrana

  Ochrana proti vypnutí (I limit)

  Možnost volby různých úrovní pro rozběh, chod i doběh.

  Porucha ventilátoru chlazení

  Vnitřní elektronická ochrana

  Zemní zkrat

  Elektronická ochrana

  Indikace napětí v meziobvodu

  LED CHARGE svítí dokud napětí v meziobvodu neklesne pod 50 V

  Další funkce

  Digitální vstupy

  1 pevný, 4 programovatelné vstupy / 22 funkcí

  Digitální výstupy

  1 programovatelné přepínací relé / 18 funkcí

  Indikace

  Ovládací panel (programování, ovládání, monitorování) 2 stavové LED (CHOD , PORUCHA)

  Krytí

  IP20

  Pracovní prostředí

  Teplota okolí

  -10 až +50°C

  Relativní vlhkost

  Max. 90% (nekondenzující)

  Skladovací teplota

  -20 až +60°C (krátkodobě pro přepravu)

  Pracovní prostory

  Vnitřní bez prachu a korozívních plynů a par

  Nadmořská výška

  Do 1000 m n.m.

  Vibrace

  1G do 20 Hz, 0,2G pro 20 – 50 Hz


• Rozměry

  Typ	Výkon [kW]	W	H	D	W1	H1	H2	d	m [kg]	Obr.
  1 x 230 V	B0P1	0,1	68	128	70	56	118	5	M4	0,6	1
