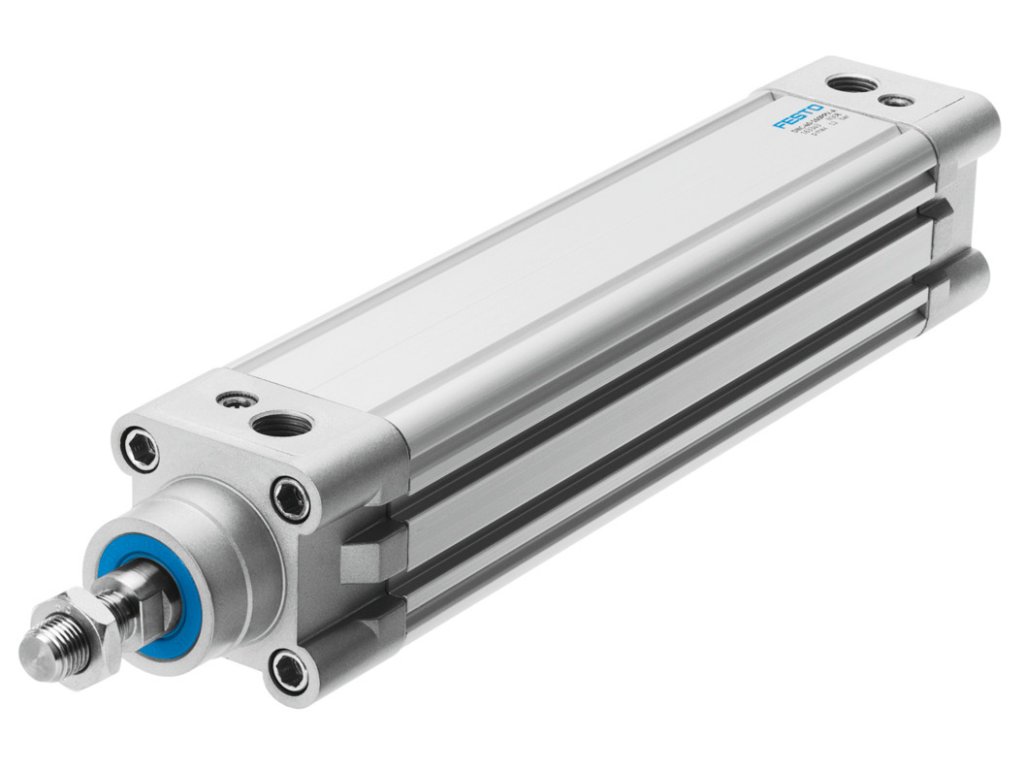

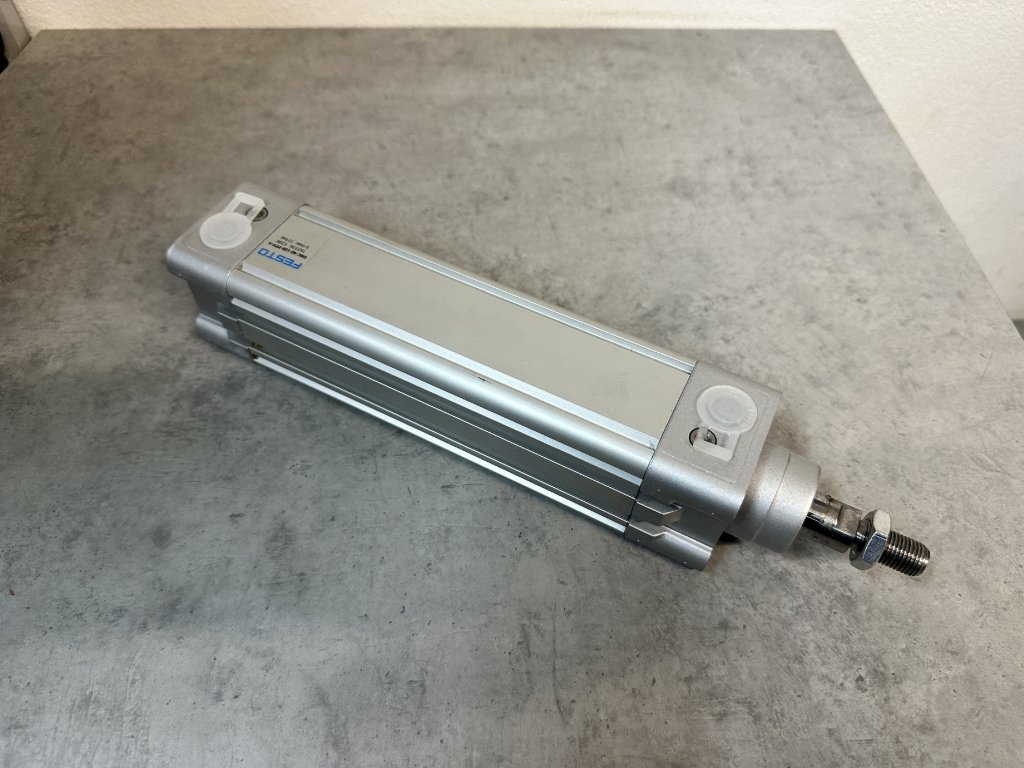

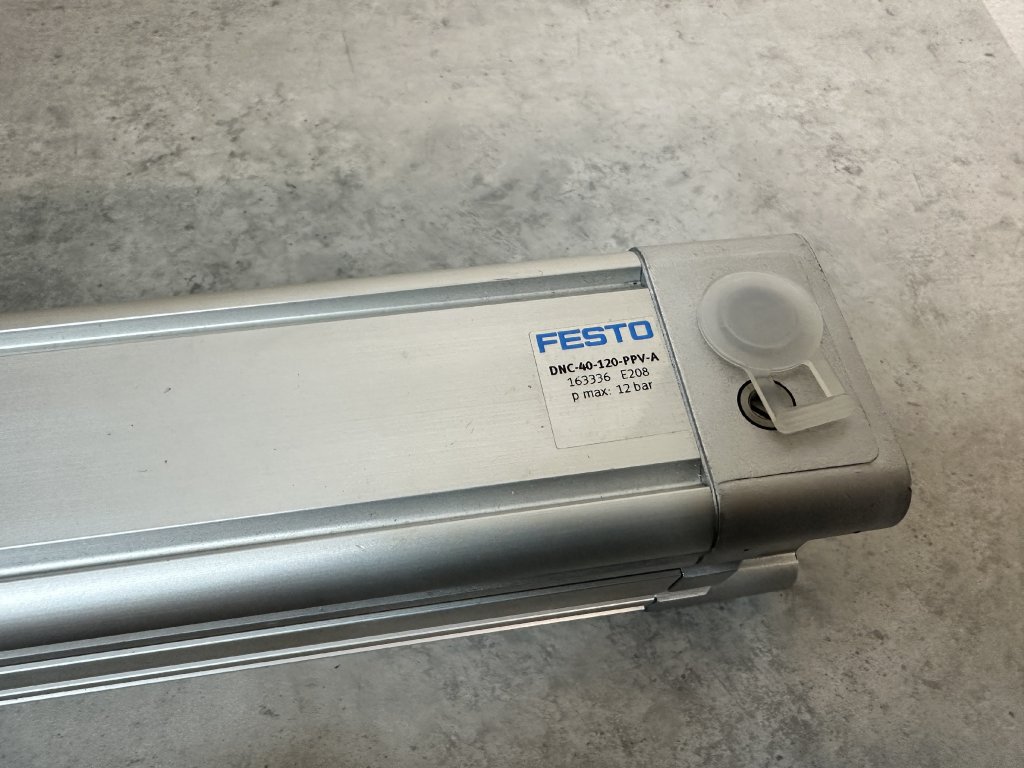

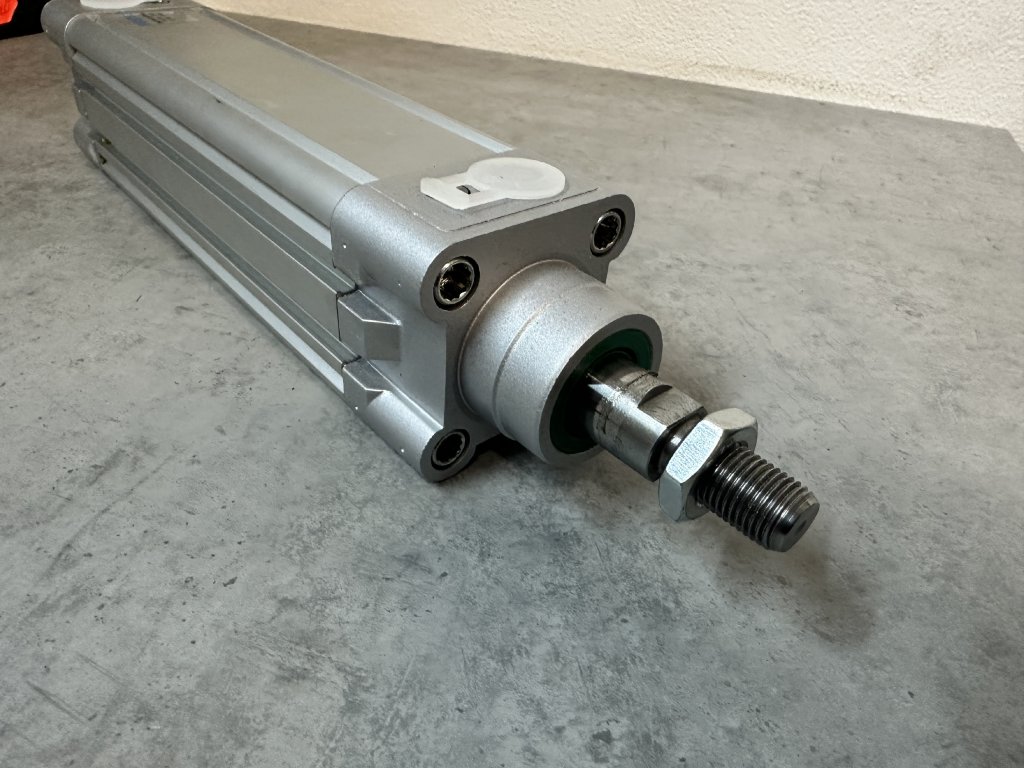

FESTO 163336 - pneumatický válec ISO / standardizovaný pohon DNC-40-120-PPV-A

Detailní popis produktu

FESTO - Válec  ISO 163336 DNC-40-120-PPV-A

• Zdvihová délka 120 mm
• Průměr pístu 40 mm

• Technické údaje

  Závit na pístní tyči M12x1,25

  Amortizacevzduchová amortizace, nastavitelná v obou koncových polohách

  Montážní poloha libovolná

  Splňuje normu ISO 15552

  Konec pístní tyče Vnější závit

  KonstrukcePístPístní tyčTěleso z hliníkového profilu

  Indikace polohy pro bezdotykový spínač

  Symbol00991235

  VariantyJednostranná pístní tyč

  Provozní tlak 0,06 MPa ... 1,2 MPa

  Provozní tlak 0,6 baru ... 12 barů

  Způsob činnosti dvojčinný

  Pracovní médium Stlačený vzduch dle normy ISO 8573-1:2010 [7:4:4]

  Poznámka k provoznímu/řídicímu médiu: Provoz s mazaným vzduchem je možný (po zahájení mazání je nutné v něm pokračovat).

  Třída odolnosti proti korozi dle normy Festo2 - střední korozní zatížení

  Soulad s LABSVDMA24364-B1/B2-L

  Okolní teplota -20 °C ... 80 °C

  Energie nárazu v koncových polohách 0,2 J

  Délka tlumení 20 mm

  Teoretická síla při 0,6 MPa (6 barů, 87 psi), zatažení 633 N

  Teoretická síla při 0,6 MPa (6 barů, 87 psi), prodloužení 754 N

  Pohybující se hmotnost při zdvihu 0 mm307 g

  Přídavná pohyblivá hmotnost na 10 mm dráhy 16 g

  Základní hmotnost při zdvihu 0 mm800 g

  Dodatečná hmotnost na 10 mm zdvihu 45 g

  Typ upevnění Použití vnitřního závitu Použití příslušenství

  Pneumatické připojení G1/4

  Informace o materiálu Soulad s RoHS

  Materiál krytu: Litý hliník s povrchovou úpravou

  Materiál těsněníTPE-U(PU)

  Materiál pístní tyče Vysoce legovaná ocel

  Materiál trubky aktuátoru: Hliníková slitina pro zpracování plastů, hladké eloxování
