APOSYS 10-1401 - Mikroprocesorový PID regulátor 230V AC 6VA

Detailní popis produktu

APOSYS 10-1401

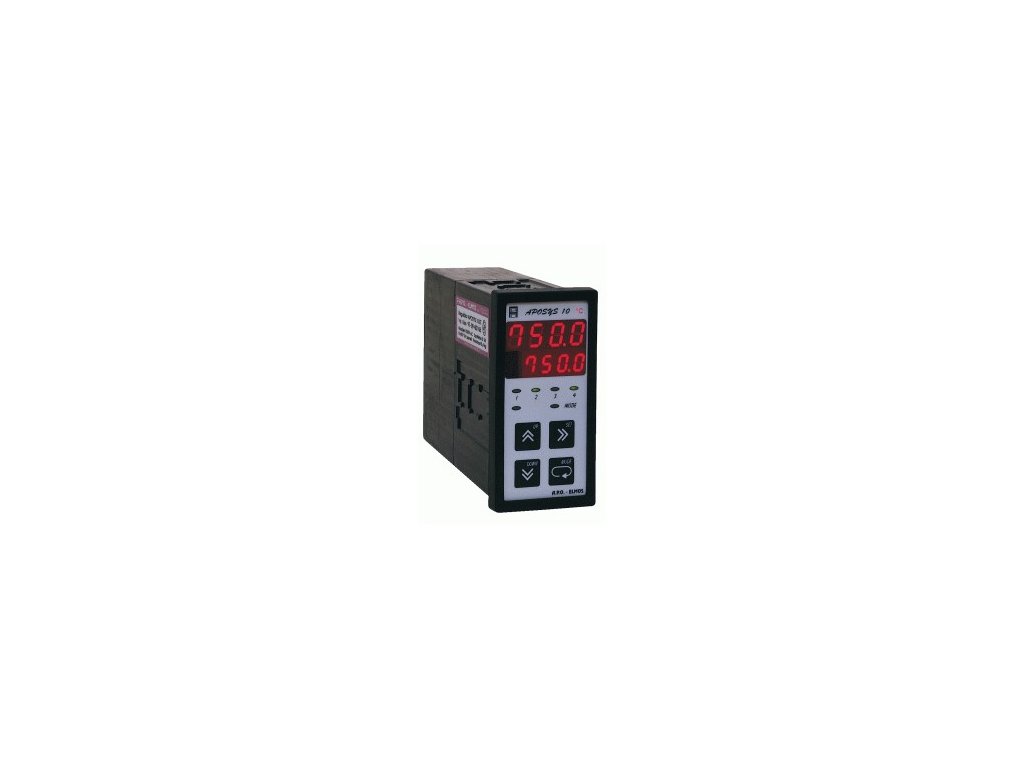

Regulátor APOSYS 10 je mikroprocesorový regulační systém, určený k monitorování a řízení technologických procesů.

Vstupní část přístroje je osazena univerzálním šestnáctibitovým převodníkem s galvanickým oddělením, který umožňuje připojit na vstupní svorky odporový snímač Pt100 nebo Ni1000, několik typů termočlánků, unifikovaný proudový či napěťový signál. Zvolit typ vstupního signálu lze v programovacím módu. Výstupní prvky jsou miniaturní relé. Stav výstupů je indikován kontrolkami. Na výstupu 1 je realizováno topení, na výstupu 2 chlazení, výstupy 3 a 4 jsou alarmové. Pro třístavovou regulaci se využívají výstupy 1 a 2.

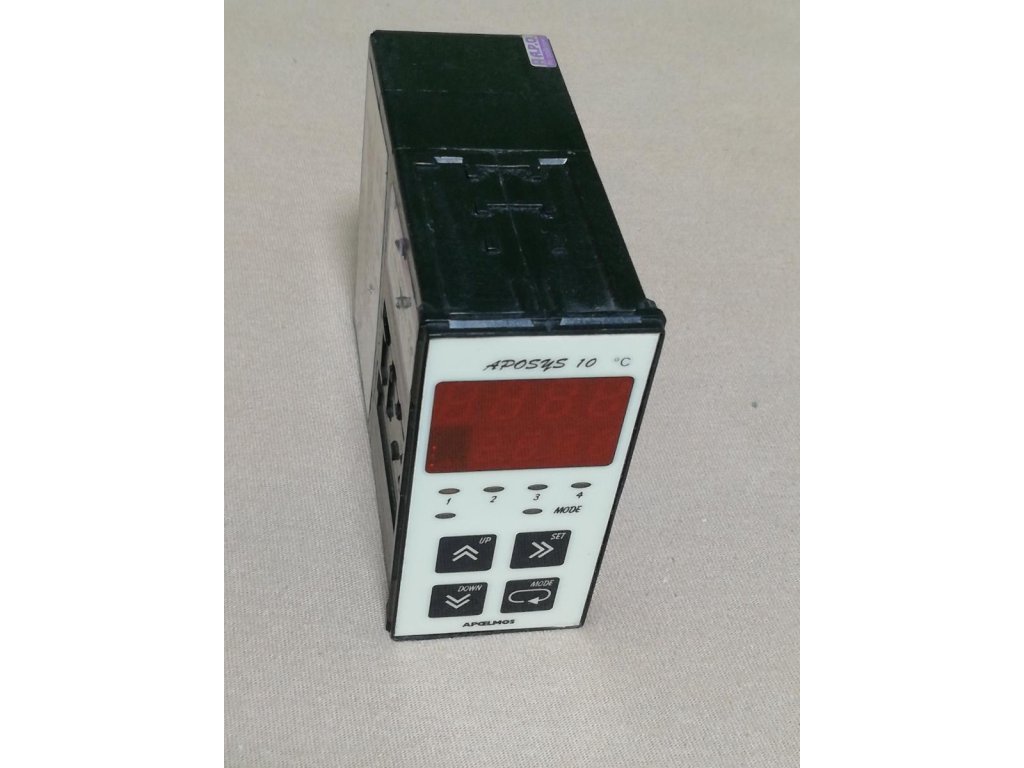

Přístroj se ovládá čtyřmi klávesami na čelním panelu. Veškerá naprogramovaná data jsou uložena v paměti EEPROM, čímž je jejich zálohování zajištěno i po vypnutí přístroje. Přístup do programování parametrů lze zablokovat pomocí hesla. Je možno zamezit přístup do všech nastavení, nebo ponechat volný přístup k nastavení žádané hodnoty.

Průběh regulace je na konstantní hodnotu (u provedení APOSYS 10-1). Jedním z programovatelných parametrů je typ regulace. Lze použít regulaci dvoustavovou, proporcionální, PID nebo PID třístavovou. K automatickému přednastavení konstant PID regulace slouží funkce TUNE. Výstup dat je realizován po seriové komunikační lince RS 232 nebo RS 485. Komunikace je typu master - slave. Sériovou linku lze objednat izolovanou. Součástí dodávky je komunikační protokol a program pro dálkové nastavení a archivaci dat.

• dvojitý 4místný LED červený
• Galvanické oddělení:ano
• Komunikace:RS 232, RS 485 s možností galvanického oddělení
• Krytí:IP 54
• Napájení:230 VAC,
• Otvor do panelu:43,5x90,5 mm (s otvory průměr 3 mm v rozích)
• Ovládání:z čelního panelu - 4 tlačítka nebo PC
• Počet/typ vstupů:1/Pt100, Ni1000, J, K, E, T, R, S,B, proudový nebo napěťový signál
• Počet/typ výstupů:5/4x relé, 1x analog
• Pracovní teplota:0 až 60 °C
• Provedení:panelové
• Přesnost:±0,1 %
• Reálný čas:ano
• Regulační algoritmy:on/off, PID
• Rozměry:48x96x119 mm
• Zálohování dat:EEPROM
• Použité, zcela v pořádku, záruka
